经验 | 装修中必须要有的图纸！
图纸是装修中的必需品！从做预算报价到施工工艺直到最后的验收、决算，都是在这份设计图纸的基础上操作的，可见设计图纸的重要性。那么一套家装图纸应该包含哪些内容才比较完整呢？图纸又该怎么看？
1、原始建筑测量图
原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，是量房后画的第一张图纸。如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

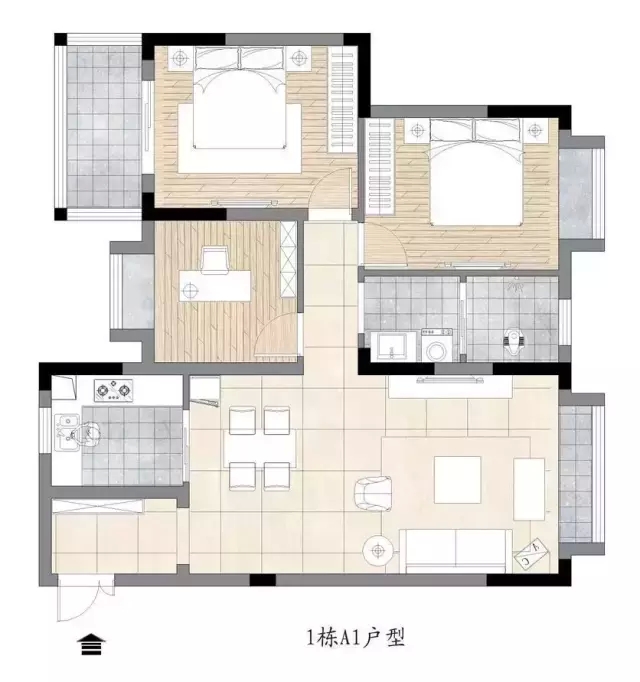

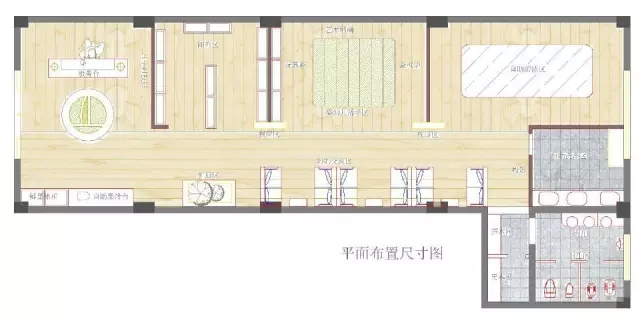

2、平面布置图
家具布置是从俯视的角度去表现的。合理的规划平面图在很多设计师看来，是最考验设计水平的。平面布置图中包含的内容十分丰富，各个区域的功能划分和人性化的设计是其精髓所在。
3、天花吊顶布置图
天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一，表现的是天花吊顶的走向和顶部灯具的位置。它要求详细标出吊顶的平面造型、灯具位置及详图索引，尺寸以及距离地面的高度，同时还要注全各房间的名称。
4、地面材质图
地面材质图，顾名思义是关于地面材质方面的图纸。需要标明地面所选用的材质种类、排铺走向、拼接图案以及不同材料的分界说明的一张分布图。
5、墙体改建图
墙体改建图是根据设计方案将需要改动结构的墙体在图纸上标明的标识，在图纸上就一目了然。
墙体的改建要参照原始的土建图，承重墙不要改动。阳台的墙体改建也需要考虑到承重。

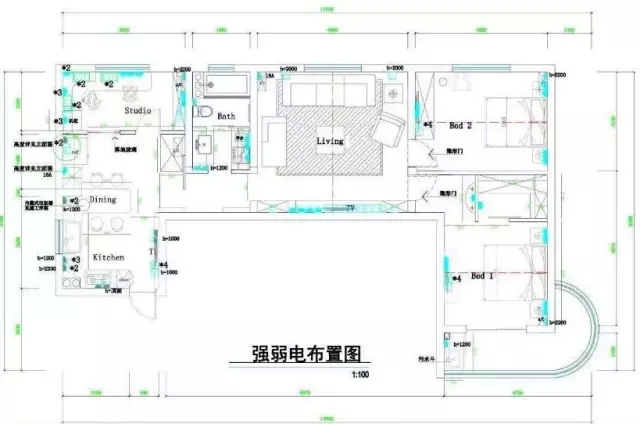

6、强、弱电系统图，布置图
强、弱电布置图是关于居室内部所有强电和弱电的布置的。房间里所有开关的位置，及每个开关所控制的电器、灯源。电视线、电话线、网络线、音响线都是属于弱电的范畴，布置要考虑到抗干扰性。
现在很多家庭也考虑布置智能家居线路。这个最好是让专业的智能布线公司来设计，也应该出示相应的智能线路图纸。
7、给水系统图，走向图
给水走向图是关于厨房、卫生间等处的给、排水线路的平面布置图、给水管道的管径尺寸、取水位置及高度、管线排布系统等是重点，还应该标注出冷、热水的具体分布。此图是水路施工的基础！
公司还会免费提供光盘影像记录，这是很人性化的。准确的施工位置给日后维修也会带来方便。
8、插座分布图
插座的位置、数量都在这张图纸上绘制出来，综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响正常使用。
9、开关布置图
房间里所有开关的位置，及每个开关所控制的电器、灯源，同时要注明开关的种类，以免安装时发生混淆。

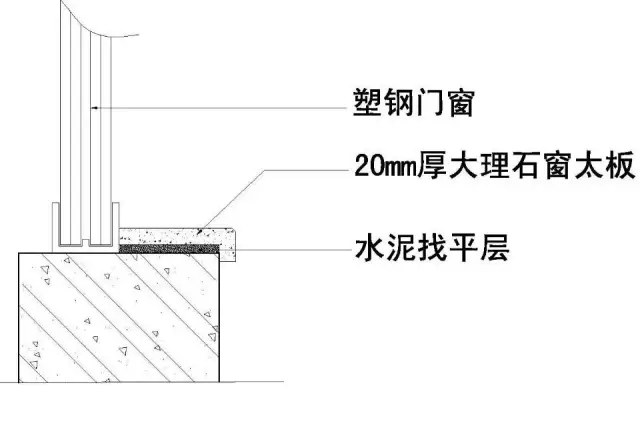

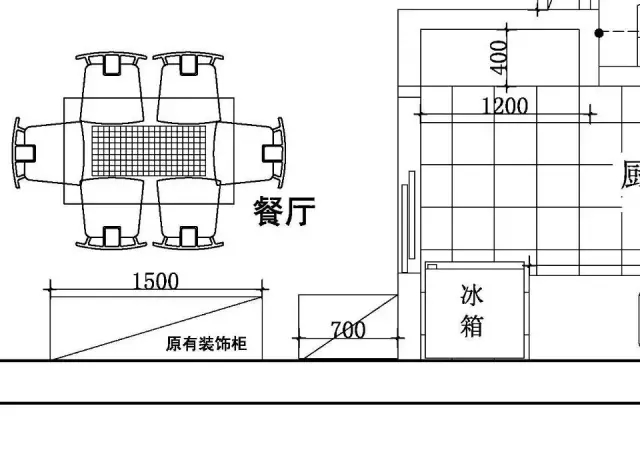

10、局部大样图和节点详图
施工中有一些关键部位的施工是具有难度的，涉及到一些施工工艺的就需要绘制大样图。在图中注明造型尺寸、构造层次、表面材料。
这种图纸对于没有一定的装潢知识的业主来说是比较难理解的。设计的专业性就在这里，不是唬你！还好这图纸主要是给施工人员看的，必须让工人理解详细的施工要点。

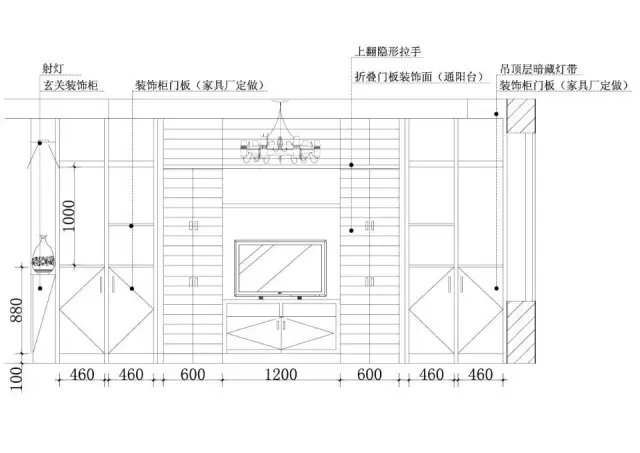

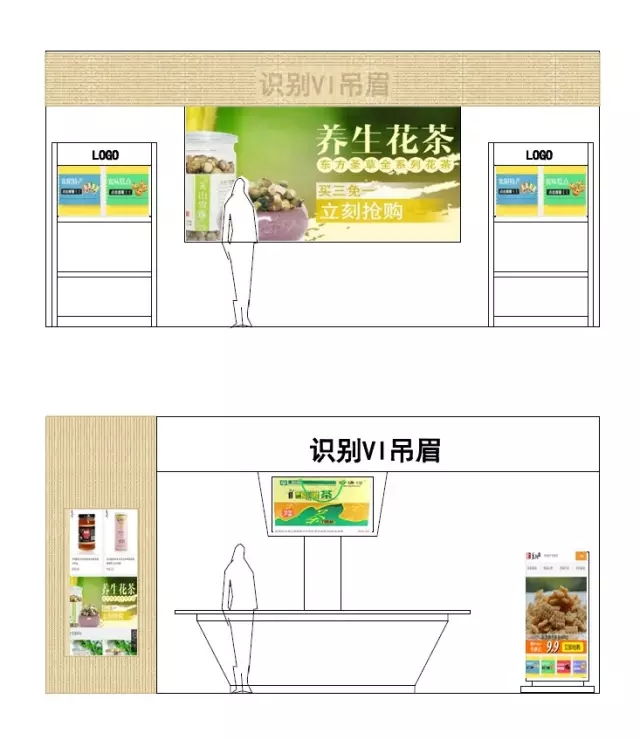

11、立面图
立面图展示的是从水平的角度看到的房间局部的剖面，详细绘制墙面的尺寸、构造材料、面层材料名称等。
墙面的立面图，尽量保证图纸的完整。看立面图需要结合平面布置图来看，这样才会方便理解。

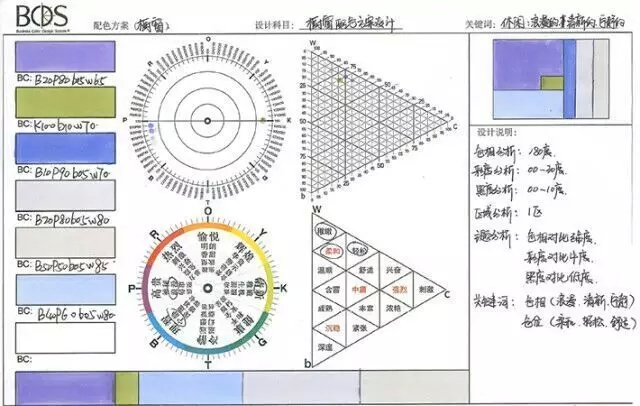

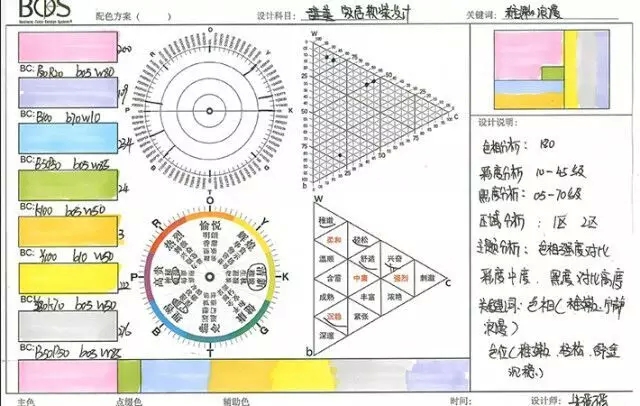

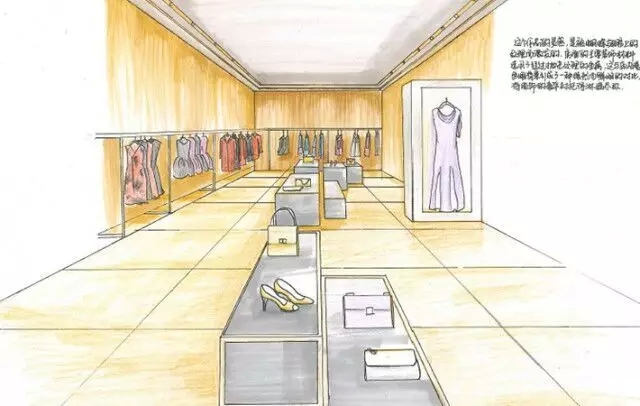

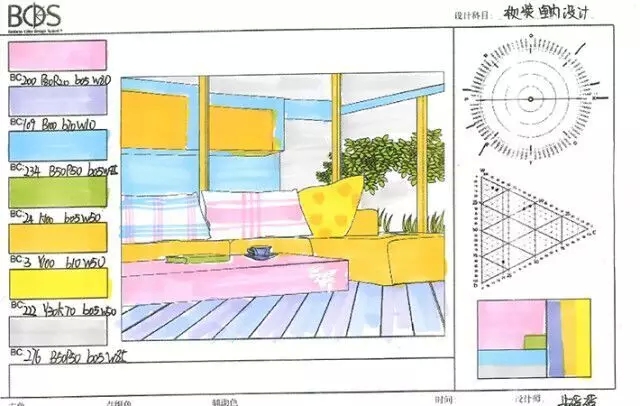

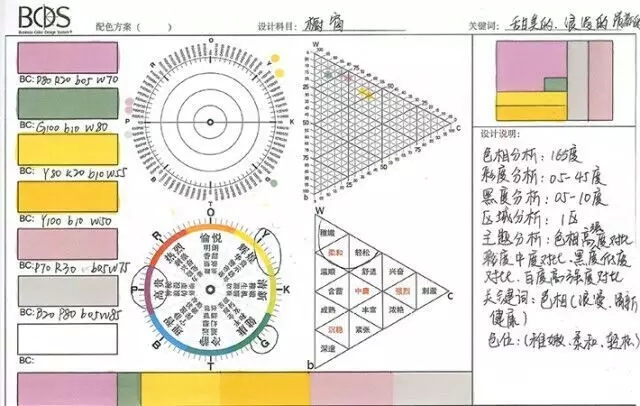

12、专业的还有照明设计图，色彩设计图，环境设计图，展示设计图，，，，
审核图纸
1、看清图纸的比例
现实很多情况中，很多消费者都只喜欢看效果图，但却往往忽视了施工图。但是，效果图上漂亮的造型，现场制作出来以后，却往往与设计图纸上相差甚远。其实检查一下原因，就是设计师没有按照施工图纸来做设计图纸，而是把图纸按照美丽的图画来制作的。所以，一张设计图纸必须按照严格的比例来制作。
2、看清图纸的尺寸
有些设计图纸由于设计师没有在准备施工的现场作认真细致的测量，因此导致很多尺寸在设计时有遗漏，尤其是一些关键尺寸如果在设计时没有掌握，有可能在施工时产生设计与施工脱节的情况。
3、看选择材料是否清晰
大多数业主常常关注于装潢公司的报价单，担心上当受骗，一项项地仔细检查，其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，这对于今后施工人员依照图纸施工很有利。
4、看制作工艺是否标注
在施工图纸中标注必要的制作工艺是为了一方面是便于施工，同时也能起到约束施工人员在施工过程中偷工减料的作用，保证消费者得到一个与合同洽谈相符的工程项目。
